CAT PUMPS 대리점 · OCEAN MARINE
제품 선정부터 부품 상담까지 함께합니다.
모델번호·운전조건으로 필요한 제품을 찾아보세요.
제품 사진을 불러오지 못했습니다. 본사 제품 소식에서 확인해 주세요.

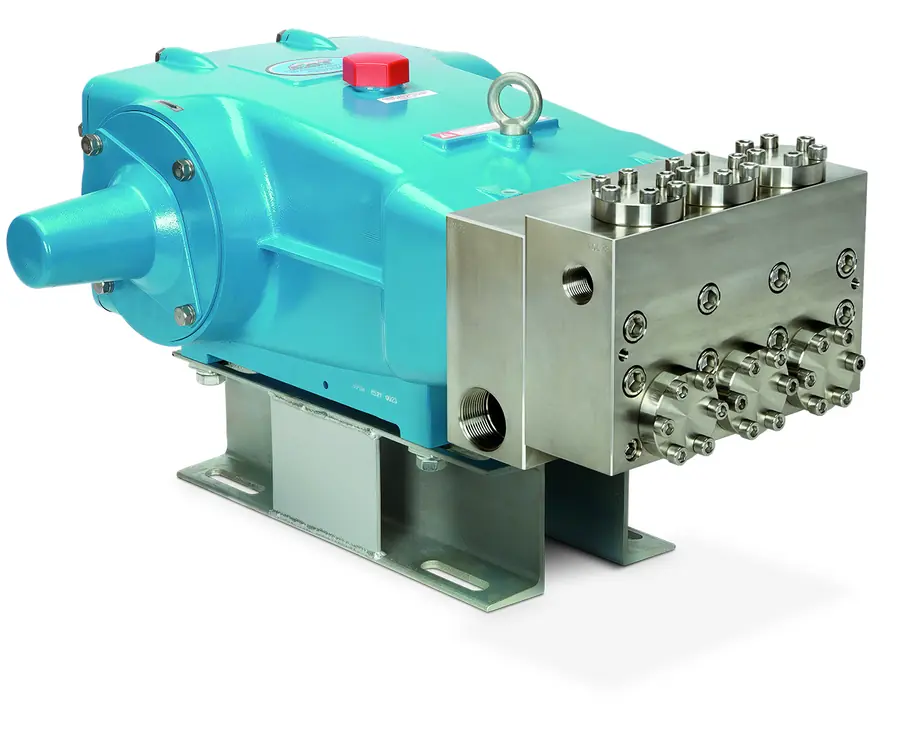

스테인리스 플런저 펌프
Model finder / – models · – specs
펌프 –개 기본 모델 · –개 운전 사양, 액세서리 –개 품목을 모델번호로 함께 조회하세요.
카드 – / – · 같은 모델의 대체 사양은 전체 결과에서 확인하세요.
| 모델 | 최대 유량 | 최대 압력 | 정격 RPM | 매니폴드 재질 | 구동 | 유량 여유 |
|---|
| 모델 | 종류 | 유량 범위 | 압력 범위 | 포트 / 사양 | 설치 위치 |
|---|
PUMPS & ACCESSORIES
펌프 본체부터 유량·압력을 제어하는 액세서리까지.
제공 파일명과 모델번호를 대응시킨 사진입니다. 정확한 모델 외형과 재질·구성은 확인이 필요합니다.
PUMP & ACCESSORY SYSTEM
구성 사진과 작동 원리를 함께 확인하세요.
사진을 불러오지 못했습니다. 아래 구성 설명과 카탈로그를 확인해 주세요.
CAT PUMPS 자료 · 본사 장착 구성 예시

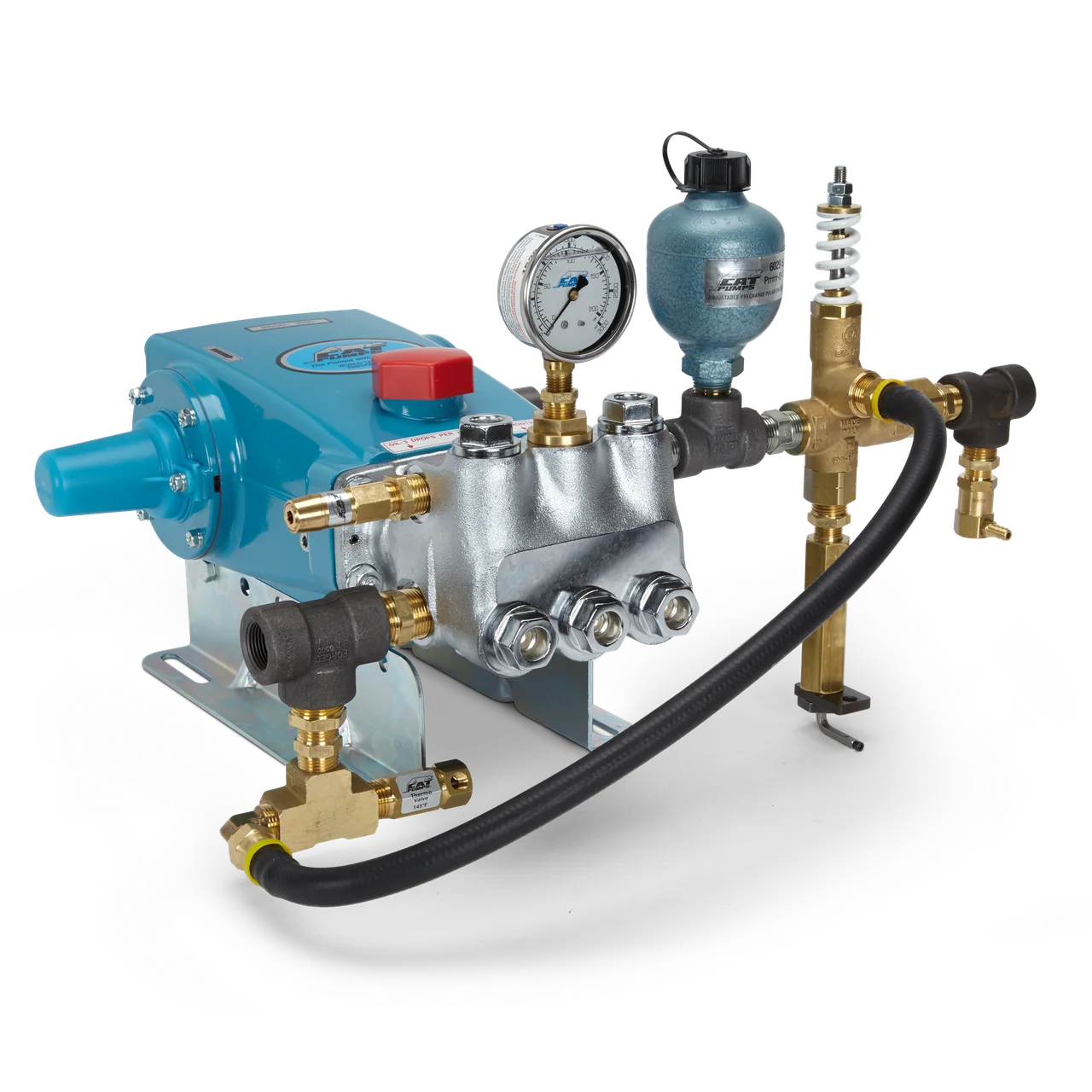

펌프와 액세서리, 하나의 계통으로.본사 장착 구성 예시 · 실제 모델과 연결 규격은 운전 조건에 따라 확인합니다.
감쇠기 위치는 바이패스 반환 위치와 흡입측 체크밸브·조절기 조건에 따라 확인합니다.
흡입·토출 작동 원리 보기 ↗OCEAN MARINE · CAT PUMPS
모델번호를 모르셔도 됩니다. 유량 · 압력 · 유체만 알려주시면 CAT PUMPS 펌프 –개 기본 모델 · –개 운전 사양과 액세서리 –개 수록 품목을 함께 검토합니다.
Accessories
고압 계통은 펌프 · 압력 제어 · 흡입측 보호 · 보호장치가 한 세트입니다. 언로더 없이 펌프를 세우면 압력이 갈 곳이 없고, 흡입 필터가 없으면 밸브가 먼저 죽습니다. 오션마린은 CAT PUMPS 액세서리 –개 카테고리를 공급하며, 공식 자료에서 확인한 품목을 검색기에 통합했고, 운전점 자동 후보와 수동 검토 품목을 구분합니다.
흡입측 보호부터 토출 압력 제어, 우회 배관까지. 모델을 고를 때에는 부품의 역할과 연결 조건을 함께 확인합니다.
본사 구성 예시 · 감쇠기 위치는 바이패스 반환 위치와 흡입측 체크밸브·조절기 조건에 따라 확인해야 합니다. 실제 설치 규격과 호환 조합을 확정하는 도면은 아닙니다.
이미지 출처와 설치 자료 ↗–개 분류 –개 품목은 검색기의 ‘액세서리’ 탭에서 운전 유량 · 토출 압력으로 바로 찾을 수 있습니다. 추가 수록 품목은 모델번호와 분류로 조회할 수 있습니다. 자동 추천에 포함하지 않으며 펌프 모델 · 축 규격 · 포트와 자료의 확인 범위를 검토한 뒤 모델번호 문의로 안내합니다. 본사 액세서리 분류는 모두 –개입니다.
PUMP PACKAGES

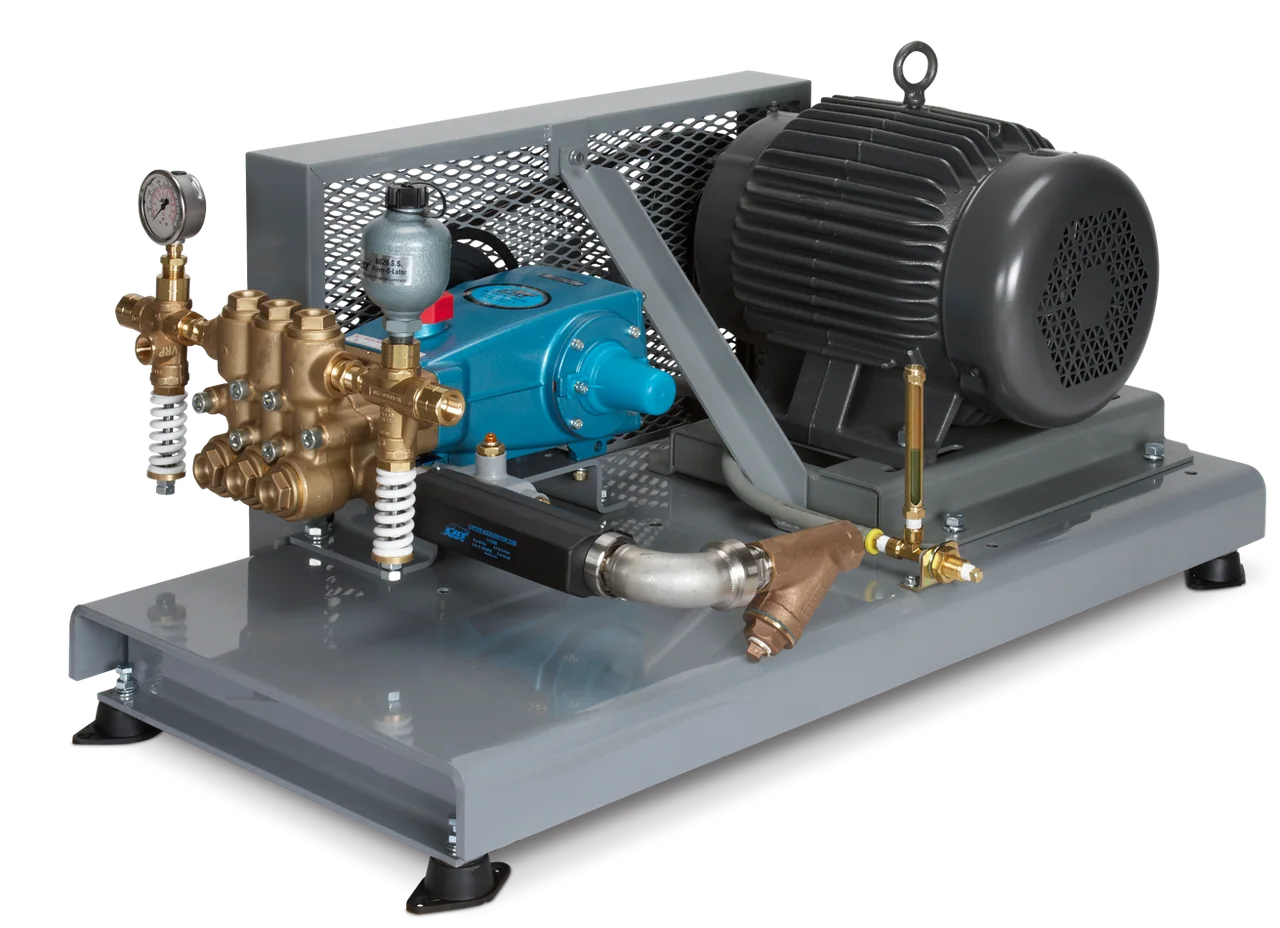

본사 교육자료에 수록된 펌프·모터 구성 예시입니다. 설치 공간, 회전수, 축과 모터 규격에 따라 검토합니다.
Applications
같은 트리플렉스 펌프라도 유체와 압력대에 따라 매니폴드 재질과 구동 방식이 갈립니다. 아래는 오션마린이 실제로 다루는 네 개의 압력대입니다.
본사 자료에 실린 차량 세정과 이동식 고압 세척기 적용 예시입니다.
갑판·화물창·밸러스트 탱크 세정, 선체 표면 처리, 해수 계통 이송. 해수를 직접 흡입하는 계통은 매니폴드 재질이 곧 수명입니다. 수온 · 염분 · 정체 조건까지 보고 정합니다.
열교환기 튜브, 반응기, 배관 내부의 스케일 제거. 연속 운전 시간이 길어 씰·플런저 소모품 공급과 정비 주기 관리가 성능만큼 중요합니다.
내압 시험, 유압 테스트 벤치, 화학약품 정량 주입. 저유량 초고압 구간으로 304 스테인리스 매니폴드 모델이 사용됩니다.
많은 양을 중압으로 밀어야 하는 계통. 저속 대형 프레임으로 분당 900리터까지 대응하며, 회전수가 낮아 소모품 수명이 깁니다.
Operating map
위 네 압력대를 글로 읽는 것보다, 공표 사양이 어디에 찍히는지 한 번 보는 편이 빠릅니다. 점 하나가 운전 사양 한 건이며, 검색기가 쓰는 것과 같은 데이터로 그립니다. 점에 대면 모델명이 나오고, 누르면 상세가 열립니다.
키보드: 지도에 포커스를 두고 ← → 로 점을 옮기고 Enter 로 상세를 엽니다. Esc 로 선택을 풉니다.
INSIDE CAT PUMPS
본사 단면 이미지로 구동부부터 씰과 밸브까지 살펴보세요.
단면 이미지를 불러오지 못했습니다. 아래 설명과 자료 출처를 확인해 주세요.

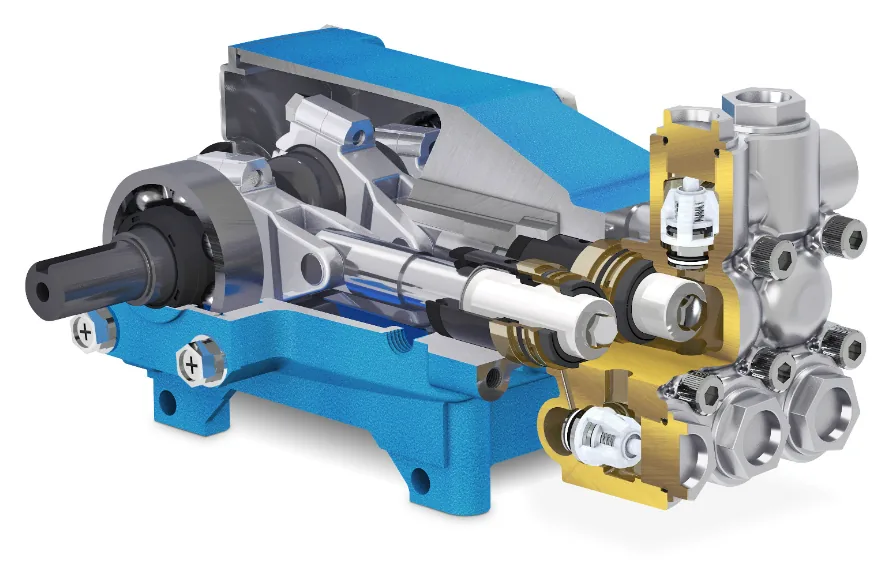

고정된 씰 안에서 세라믹 플런저가 왕복합니다. 단면에서 플런저와 씰, 흡입·토출 밸브의 배치를 확인하세요.
본사 단면 렌더링(사진 아님) · 자료 출처검색기 수록 –건단면 이미지를 불러오지 못했습니다. 아래 설명과 자료 출처를 확인해 주세요.

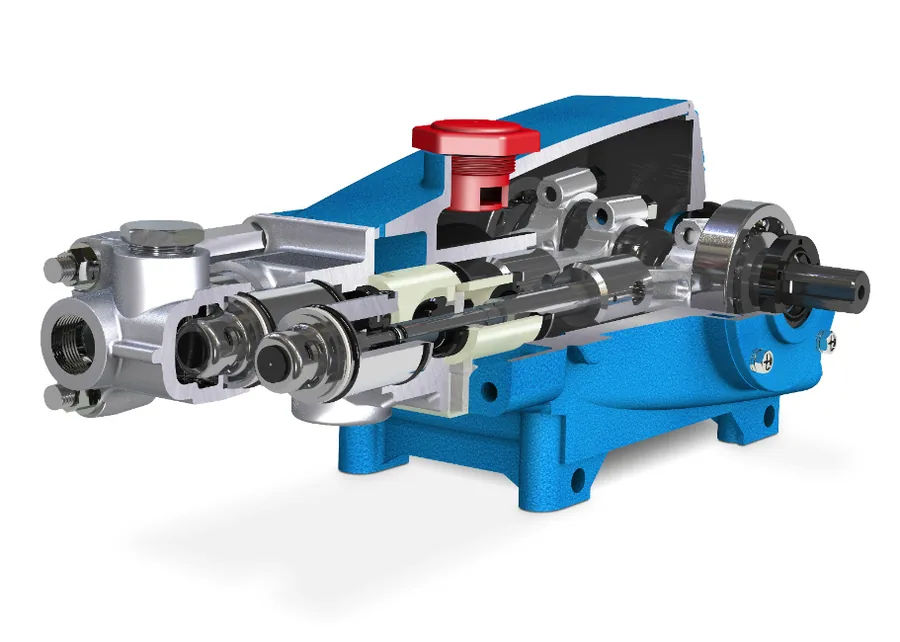

피스톤과 고압 씰이 함께 왕복합니다. 단면에서 피스톤 로드와 실린더, 밸브의 배치를 확인하세요.
본사 단면 렌더링(사진 아님) · 자료 출처검색기 수록 –건CAT PUMPS 제공 교육자료 Cat-Pumps-Training.pptx, 슬라이드 32의 Plunger·Piston 단면 렌더링입니다. 펌프 형식의 구조를 설명하는 자료이며 특정 모델의 외형·부품 구성이나 실제 조립체 사진을 대신하지 않습니다.
Reciprocating plunger pump
흡입: 플런저가 후퇴하면 펌프실 체적이 증가합니다. 흡입 체크밸브가 열리고 토출 체크밸브는 닫혀 유체가 들어옵니다.
내부 형상과 치수를 나타내는 제품 설계도가 아닌 대표 작동 단계 개념도입니다. 스트로크 끝에는 두 밸브가 잠시 모두 닫힙니다.
Engineering record
오션마린은 펌프를 넘긴 뒤 손을 떼지 않습니다. 아래는 실제로 다룬 문제와 그 처리 방식입니다.
질소 충전식 어큐뮬레이터(맥동 감쇠기) 손상 건에 대해 현장 용접 보수를 강하게 만류하고 교체를 권고했습니다. 압력용기이자 질소 충전체라 용접 보수는 파열 위험을 남깁니다.
플런저 표면의 미세 균열과 변색, 씰 잔사는 곧 씰 조기 마모와 크랭크케이스 오일 유화로 이어집니다. 사진으로 1차 상태를 판정하고, 필요하면 분해 점검 후 교체 여부를 결정합니다.
CAT PUMPS 순정 씰킷 · 밸브 어셈블리 · 세라믹 플런저를 공급합니다. 명판의 모델번호만 알려주시면 해당 프레임의 부품 구성과 호환 범위를 확인해 드립니다.
Technical notes
견적 전에 자주 확인하게 되는 것들을 정리했습니다.
제품 원본 사진은 사용자가 제공한 CATPUMPS / Photos 자료에서 가져왔습니다. 파일명과 기존 카탈로그 모델의 대응을 확인했으며, 사진에 보이는 구성의 개별 모델 일치까지 확정한 것은 아닙니다. 상세 표시와 실제 출고 구성을 확인하세요.
장착·분류·부품 이미지는 CAT PUMPS의 Cat-Pumps-Training-Master-0324 jrb.pptx 교육자료에서 가져왔습니다. 장착 전체는 128슬라이드, 연결 상세는 137슬라이드, 모터 패키지는 96슬라이드입니다. 부품 역할과 설치 조건은 CAT PUMPS 공개 설치 안내 6–7쪽을 함께 확인했습니다.
분류 대표 이미지는 개별 모델의 정확한 외형이나 호환 조합을 뜻하지 않습니다. 바이패스가 펌프 흡입구로 돌아가고 흡입측 체크밸브 또는 조절기를 사용하는 경우에는 감쇠기를 언로더 뒤에 설치해야 한다는 본사 조건을 확인해야 합니다. 실제 모델·정격·배관은 운전 조건에 따라 검토합니다.
공식 제품 페이지에 연결된 개별 사진은 해당 상세 화면에 출처를 표시합니다. 본사 제품과 부품의 소개 자료이며 오션마린의 납품·정비 현장 사진을 뜻하지 않습니다.
Request a quote
모델명을 아시면 모델명만, 모르시면 유량과 압력, 그리고 어떤 유체를 쓰는지만 알려주세요. 나머지는 저희가 산정해서 회신합니다.
